مقدمه
در صنایع نوین امروز، امنیت و سلامت خط لوله بیش از همیشه اهمیت یافته است. فلنج استیل با ترکیب مقاومت، دوام، و انطباق با استانداردهای جهانی، انتخاب اول برای صنایع حیاتی چون داروسازی، غذای بهداشتی، پتروشیمی و ساختمانهای سبز به شمار میرود.
در این راهنما، ضمن معرفی کامل فلنج استیل، شما را با معیارهای انتخاب، استانداردها، مزایا و چالشهای خرید آشنا خواهیم کرد.
برای مشاهده اطلاعات فلنج استیل ۳۰۴ کلیک کنید.

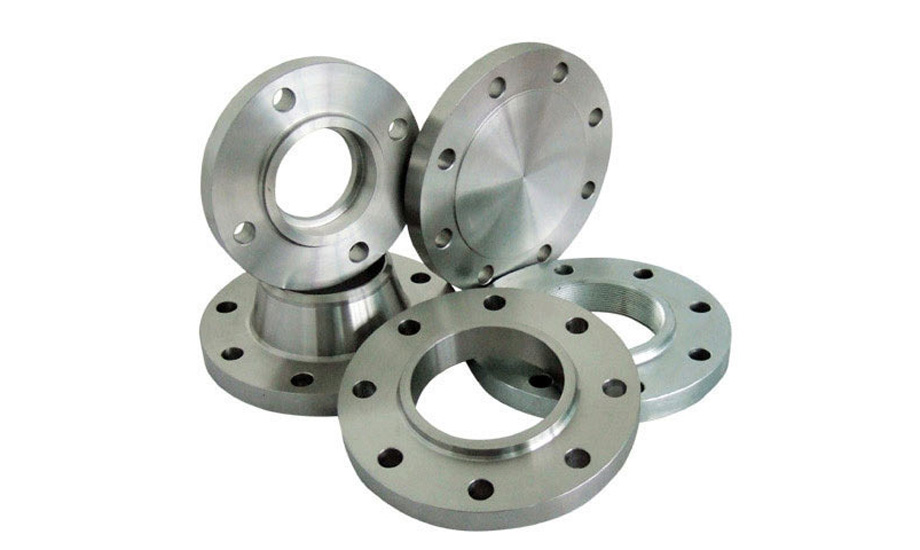

فلنج استیل چیست و چرا برای خطوط سیالات حساس انتخاب نخست است؟
فلنج استیل قطعهای کناری و کلیدی برای اتصال، مونتاژ و جداسازی ایمن لولهها در خطوط انتقال حساس است. ترکیب فولاد آلیاژی با عناصر مقاوم (کروم، نیکل، مولیبدن) و فرآیند دقیق تولید، از آن ابزاری بیبدیل ساخته است.
ویژگیهای ممتاز:
- مقاومت کامل در برابر خوردگی، زنگزدگی و رسوبات زیانآور
- ایمنی بالای اتصال در مقابل شکستن یا درز نشتی
- امکان شستشو و استریل پیدرپی (استاندارد CIP/SIP)
- حفظ خواص مکانیکی در رطوبت زیاد، اسیدها و بازها
انواع پرکاربرد فلنج استیل و هرکدام برای چه شرایطی مناسباند؟
1. فلنج گلودار (Weld Neck):
برای شاهخطوط انتقال فشار بالا و محیطهای متغیر دمایی (پتروشیمی، نیروگاه)
2. فلنج کور (Blind):
بهترین انتخاب برای مسدودسازی یا نقطه دسترسی و تست
3. فلنج اسلیپان (Slip On):
نصب سریع، ایدهآل پروژههای شهری و تأسیسات آب و فاضلاب
4. فلنج دندهای (Threaded):
کاربرد در خطوط گاز و مدارهای آزمایشی موقت
5. فلنج لپ جوینت (Lap Joint):
محیطهای بهداشتی، خطوط با تعویض بالا (تصفیهخانه، لبنیات)
6. فلنج سوکت ولد (Socket Weld):
سایزهای کوچک و فشار زیاد (فایرباکسها، سیستم ایمنی)
نکته:
فلنج استیل با روکش آینهای (Mirror Finish) یا آبکاری الکتروپولیش، برای صنایع غذایی و دارویی ضرورتی حیاتی است.
استانداردهای مورد نیاز و چگونگی تشخیص اصالت
| استاندارد | شرح | کاربرد |
| ASME B16.5 | ابعاد، تلرانس و فشار | صنایع نفت، گاز، پترو |
| DIN/EN | سیستم اروپایی | آب، تأسیسات شهری، ساخت |
| JIS | ژاپن | صنایع آسیای شرقی |
| ISO, FDA | کیفیت و سلامت | صنایع غذایی و دارویی |
چگونه اصالت فلنج را تشخیص دهیم؟
- حکاکی استاندارد و علامت برند
- شماره هیت و شماره ذوب درج شده
- قابلیت ارائه گواهی آنالیز مواد (MTC)
مقایسه آلیاژهای رایج 304 و 316 استیل در کاربردهای بهداشتی و صنعتی
| ویژگی | 304 | 316 |
| ترکیب | 18% Cr, 8% Ni | 16% Cr, 10% Ni, 2% Mo |
| مقاومت خوردگی | خوب، ضد زنگ | عالی، ضد اسید و کلرید |
| صنایع مصرف کننده | آب، غذا، ساختوساز | دارویی، شیمیایی، دریایی |
| قیمت | ارزانتر | گرانتر (ضامن کیفیت) |
مزایای شاخص فلنج استیل از دیدگاه تخصصی
- ایمنی و مقاوت در برابر انفجار یا ترک
- بهداشت و قابلیت شستشو با اسید (CIP)
- عدم تاثیرپذیری از افت فشار یا نوسانات جریان
- ظاهر براق و سطح صیقلی قابل گواهی
- سازگاری کامل با گسکتهای مدرن و هوشمند
- دسترسی آسان به قطعات یدکی و International availability
- حفظ ارزش و قابلیت صادرات مجدد
چالشهای خرید فلنج استیل در بازار ایران و راهحلها
– تفاوت کیفیت میان برندهای وارداتی و داخلی
– مشکل اصالت و گواهیهای فنی در بازار آزاد
– نوسان قیمت ارز و تأثیر آن بر قیمت خرید
– تهدید کالاهای فیک و عدم رعایت تلرانس ابعادی
راهحلهای پیشنهادی:
- خرید فقط از منابع رسمی و معتبر
- مطالبه گواهی MTC و گزارش تست فشار
- اطمینان از وجود علامت استاندارد و شماره هیت
- بررسی ظاهر سطح (عدم وجود زنگزدگی یا خش)
روندهای جدید جهانی و ارزش صادراتی فلنج استیل
- استفاده از آلیاژهای خاص ضدباکتری در بیمارستانها و آزمایشگاهها
- رشد صادرات ایران به کشورهای همسایه با گواهینامه استاندارد EN/DIN/ASME
- تمرکز بر صرفهجویی انرژی و کاهش نشر آلایندهها با اتصالات ضدنشتی
- جایگزینی فلنج استیل با قطعات برنجی/چدنی در پروژههای هوشمندسازی
جدول نمونه ابعاد و وزن فلنج استیل پرمصرف
| سایز اینچ | قطر خارجی (mm) | ضخامت (mm) | تعداد سوراخ | وزن تقریبی (kg) |
| 1 | 90 | 12 | 4 | 1.2 |
| 1-1/2 | 118 | 14 | 4 | 1.8 |
| 2 | 150 | 16 | 4 | 2.9 |
| 4 | 229 | 19 | 8 | 6 |
راهنمای خرید هوشمند فلنج استیل
۱. نوع سیال، دما و فشار خط را بشناسید
۲. گرید مناسب (304/316) و استاندارد (ASME/DIN) را نمایید
۳. اطمینان از دریافت گواهینامه اصالت و تست مواد
۴. یکسانی وزن فلنج با مشخصات جدول استاندارد
۵. سفارشیسازی ابعاد و سوراخها طبق نقشه پروژه
۶. مقایسه قیمت و خدمات پس از فروش شرکت تأمینکننده
سوالات پرتکرار درباره فلنج استیل
- آیا فلنج استیل مناسب خطوط انتقال مواد شیمیایی خورنده است؟بله، خصوصاً با آلیاژ 316 یا 321.
- چه تستهایی برای اطمینان از کیفیت فلنج لازم است؟تست فشار، تست آنالیز مواد، تست ابعادی و بررسی سطح
- آیا تمام فلنجهای استیل بازار قابل صادرات هستند؟خیر، باید دارای گواهی ASME یا EN باشند.
- چه تمهیداتی برای خطوط آب شرب نیاز است؟انتخاب قطعه دارای تأییدیه بهداشتی و سطح پولیش شده
- آیا فلنج استیل قابلیت بازیافت کامل دارد؟صد درصد – فلز ارزشمند و سازگار با محیط زیست
- دلیل تفاوت زیاد قیمت بین انواع فلنج استیل چیست؟گرید مواد، ضخامت واقعی و کشور/برند سازنده
- چطور فلنج اورجینال را از نمونه فیک تشخیص دهیم؟حکاکی استاندارد و برند، گواهی تست و ظاهر سطح
- در چه فشارهایی نیاز به گسکت خاص داریم؟کلاس 300 به بالا – استفاده از گسکت اسپیرال یا متالیک
- مزیت پرداخت سطح آینهای فلنج استیل چیست؟کاهش تجمع باکتری و آسانی شستشو (مناسب صنایع غذایی)
- آیا فلنج استیل قابلیت کار در دمای بالا را دارد؟
بله، تا حدود ۸۰۰ درجه سانتیگراد بسته به گرید
آیا برای خطوط انتقال بخار با دمای بالا هم میشه از فلنج استیل 304 استفاده کرد یا حتماً باید نوع 316 باشه؟
در دماهای خیلی بالا، آلیاژ 316 بهدلیل داشتن مولیبدن پایداری بهتری داره و مقاومتش در برابر اکسیداسیون بیشتره. اما در دماهای متوسط (زیر ۵۰۰ درجه)، فلنج استیل 304 هم کارایی کاملاً مناسبی داره، بهویژه اگر محیط اسیدی یا کلریدی نباشه.
به نظر من تو بازار ایران هنوز فلنجهای فیک خیلی زیادن و تشخیصشون سخته. کاش یه بخش از مقاله دقیقتر درباره تست اصالت مینوشت.
درسته، بازار فلنج استیل پر از نمونههای غیراستاندارد شده. سادهترین راه تشخیص، بررسی حکاکی استاندارد ASME/DIN، شماره Heat و دریافت گواهی MTC از فروشندهست. بررسی وزن واقعی و ظاهر سطح صیقلی هم کمککنندهست.
بخش مقایسه بین گریدهای 304 و 316 خیلی کاربردی بود. مخصوصاً برای پروژههایی که باید هم بهداشت رعایت بشه هم دوام بالا داشته باشن.
دقیقاً همین تفاوت جزئی بین گریدها باعث سردرگمی خریدارها میشه. هدف این جدول همین بود که انتخاب بین کاربرد بهداشتی و صنعتی راحتتر بشه.
آیا فلنج استیل 304 برای لولههای آب شرب مجازه یا باید از نوع خاصی با پرداخت آینهای استفاده بشه؟
برای آب شرب حتماً باید از فلنج 304 یا 316 با سطح پولیش آینهای و دارای گواهی بهداشتی استفاده بشه. این نوع پرداخت باعث جلوگیری از تجمع باکتری و خوردگی میشه و الزامی در پروژههای بهداشتیه.
تفاوت قیمت بین فلنج داخلی و وارداتی واقعاً زیاده. به نظرتون خرید نمونه ایرانی تو شرایط فعلی صرفه اقتصادی داره؟
اگه برند داخلی از استانداردهای ASME یا DIN پیروی کنه و گواهی مواد بده، بله کاملاً ارزش خرید داره. ولی در پروژههای حساس یا صادراتی، فلنج وارداتی با گواهی MTC همچنان مطمئنتره.
خیلی خوب بود که درباره آبکاری الکتروپولیش و اهمیتش در صنایع غذایی توضیح دادید. این جزئیات معمولاً تو مقالات فنی نادیده گرفته میشن.
دقیقاً همین جزئیات تعیینکننده کیفیت نهاییان. آبکاری الکتروپولیش نهتنها ظاهر براق میده، بلکه باعث کاهش چسبندگی باکتری و افزایش طول عمر فلنج هم میشه.
